SPOTTER 4500 Weldman

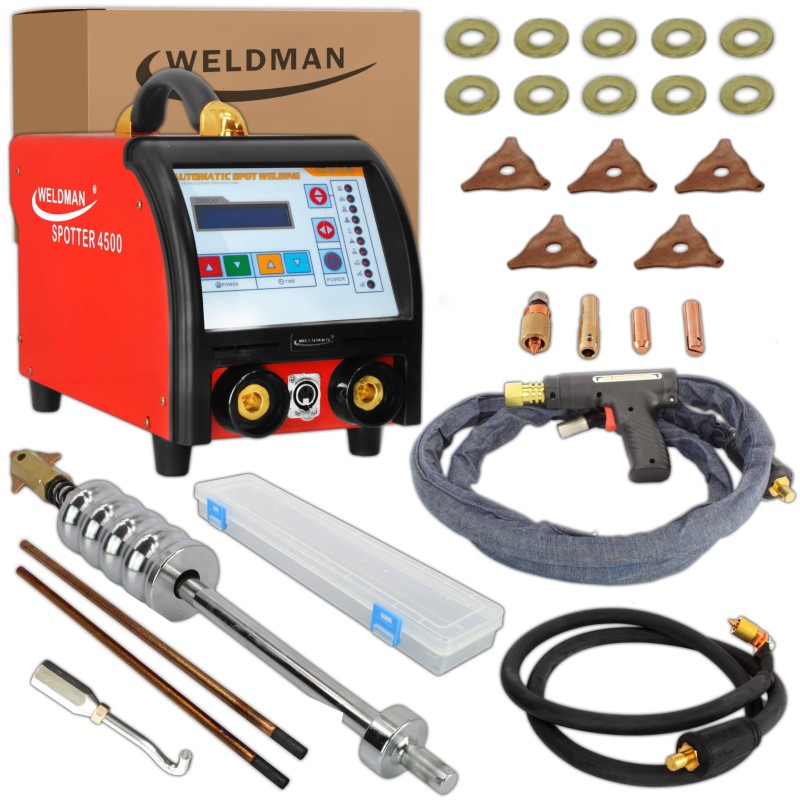

EQUIPAMIENTO ESTANDAR

• Soldador Spotter 4500
• Cable de trabajo con enchufe (DX50) y empuñadura de trabajo (pistola) 2,2 m
• Cable de tierra con enchufe (DX50) y terminal de tierra de 2 m
• Cable de alimentación sin enchufe 2,2 m
• Punzón pistola con mango para arandelas triangulares
• Arandelas redondas de 12 mm: 10 uds.
• Arandelas triangulares: 5 uds.
• Electrodo para arandelas redondas
• Electrodo para exprimir irregularidades
• portaelectrodos de carbono
• Electrodos de carbón L = 300 mm 2 uds.
• Un gancho para un martillo cinético para quitar arandelas redondas
• El fin de la misa
• Caja de herramientas para consumibles

OBSERVADOR SOLDADERO 4500

Una máquina de soldadura controlada por microprocesador diseñada para el procesamiento de chapa:

• En forma de soldadura unilateral,
• Extracción (por elementos de soldadura de varias formas),
• Corte y calentamiento con electrodo de carbón.

PANEL DE CONTROL AVANZADO:

• 10 modos de funcionamiento diferentes,
• pantalla monocromática,
• Ajuste de los valores de corriente y tiempo así como selección del espesor del material soldado.
• Selección del espesor del material soldado.

La soldadora es una herramienta extremadamente eficiente, sin problemas y fácil de usar.

El observador es muy utilizado, especialmente en talleres de reparación de carrocerías. Ciertamente, será perfecto en manos de especialistas experimentados.

DATOS TÉCNICOS:

• Código:  106 135
• Tipo de dispositivo:  SPOTTER 4500
• Tensión de alimentación [V]  : 400
• Potencia de la corriente de alimentación [kVa]:  10,9
• Corriente de suministro [A]:  20-60
• Corriente de soldadura [A]:  200-3500
• Tensión de soldadura [V]:  2,5-12
• Ajuste del tiempo de sellado [s]:  0,1-9,9
• máx. espesor del material soldado [mm]:  0,6-1,0
• Clase de protección [IP]:  21
• Las dimensiones de la máquina de soldar [cm]:  37x20x27
• Peso de la soldadora [kg]:  20

NIVEL DE SEGURIDAD

El IP define el grado en que el dispositivo es resistente a la entrada de contaminantes sólidos y de agua. IP21 significa que el dispositivo está adaptado para trabajar en habitaciones cerradas.

CALENTAMIENTO DE LOS EXTREMOS

Modo de operación 02-03-04  y luego configure el grosor del material, el tiempo de soldadura y la corriente. Luego coloque la pistola en el lugar seleccionado y presione el gatillo para soldar la punta.

Usando un punzón con un gancho, reparamos la superficie. Después de la reparación, gire el mandril con el gancho aprox. 90 ° para arrancar la arandela.

SOLDADURA DE CHAPA A UNA CARA

Modo de funcionamiento 05  y luego ajuste el espesor del material a soldar, el tiempo y la corriente de soldadura.

Modo de operación 07 para  aplastar las irregularidades creadas después de introducir la lámina de metal en la pistola, coloque el electrodo para aplastar las irregularidades, el grosor del material y la corriente de soldadura con una llave y comience a soldar como se indicó anteriormente.

Modo de funcionamiento 08  Soldadura de chapas superpuestas En la pistola, coloque el portaelectrodo de carbón y el electrodo de carbón con una llave de montaje, ajuste el espesor del material y la corriente de soldadura.

SOLDADURA DEL ALAMBRE CORRUGADO

Modo de operación 06 y luego configure el espesor del material, el tiempo y la corriente. Coloque la pistola en el pozo del alambre corrugado y presione el electrodo contra el alambre en un ángulo de 90 °. Al presionar el gatillo de la pistola, soldamos el cable a la superficie. Con el mango de un peine o un punzón con gancho, repare la superficie.

AGRUPAMIENTO-CALENTAMIENTO-REDUCCIÓN

Modo de funcionamiento 09 y solo configuramos el espesor del material y la corriente de soldadura. Movemos el electrodo en un movimiento circular, calentando la superficie. Después del acabado, enfriamos la superficie con material húmedo o aire comprimido.

TRABAJO CON VENTOSA MECÁNICA

La extracción de chapa se puede utilizar con el uso de un punzón con ventosa mecánica. Para hacer esto, atornille la ventosa en el punzón. Luego colocamos la ventosa en la hoja y retiramos mecánicamente la hoja. Después de completar el trabajo, desenrosque la ventosa del percutor.

VERSATILIDAD DE APLICACIÓN

La máquina de soldadura puede manejar la soldadura de un solo lado y la tracción y el corte de varios elementos de carrocerías de automóviles.

EFICIENCIA

La tecnología y la pantalla modernas garantizan un ajuste de parámetros rápido y preciso.

COMODIDAD DE TRABAJO

La pantalla intuitiva que le permite seleccionar el modo de funcionamiento, así como los interruptores de ajuste del tiempo de soldadura y la corriente le permiten elegir los parámetros de acuerdo con sus necesidades.

SEGURIDAD

El dispositivo está protegido por un sistema de protección contra sobrecalentamiento que apaga el circuito del dispositivo cuando se detecta un problema. Después de unos minutos, el dispositivo se enfría a una temperatura que le permite volver a encenderse automáticamente.
