Sherman DIGITIG PULSE AC/DC 315GD Soldador

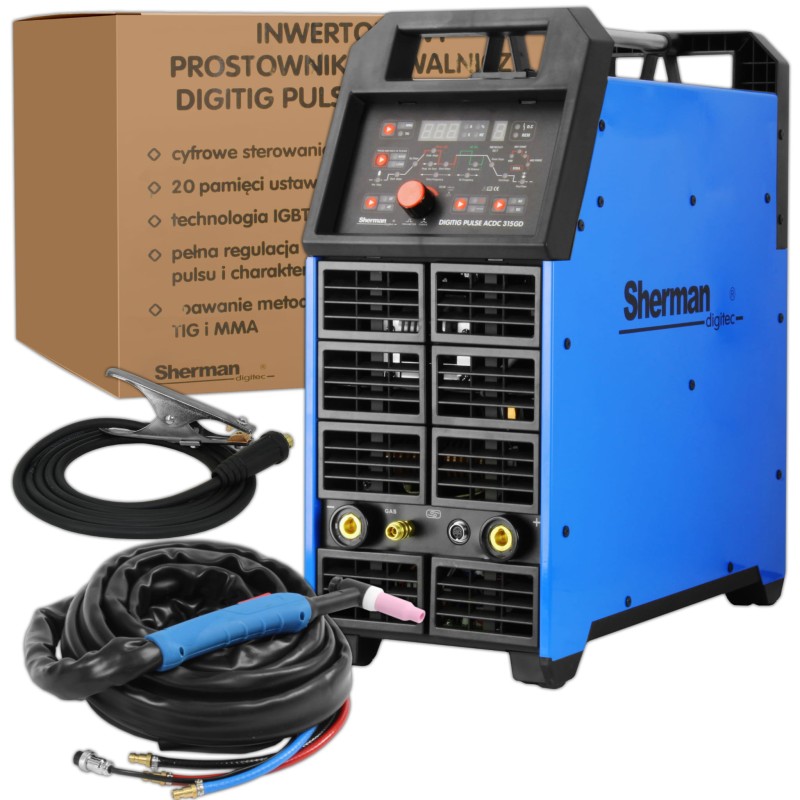

SOLDADORA INVERTER SHERMAN DIGITEC® DIGITIG PULSE AC / DC 315GD

| Marca: SHERMAN | Métodos de soldadura: TIG AC / DC, MMA | Fuente de alimentación: 400V | Corriente de soldadura: 315A | Eficiencia: 50% |

EQUIPAMIENTO ESTANDAR

• Sherman DIGITIG PULSE AC / DC 315GD
• Soporte de soldadura T-18 / 4m
• Cable de masa de 3 m
• Manual de usuario
• Tarjeta de garantía

Sherman DIGITIG PULSE AC / DC 315GD se utiliza para la soldadura manual en corriente alterna y directa de aceros estructurales con electrodos revestidos (método MMA) y aceros de calidad y metales no ferrosos con un electrodo no consumible en un protector de gas inerte (método TIG).

En el diseño y construcción del dispositivo, se utilizaron los últimos logros en el campo de PWM (modulación de ancho de pulso) y módulos IGBT (transistores bipolares con una puerta aislada), gracias a los cuales el soldador se caracteriza por pequeñas dimensiones y bajo peso.

Es ampliamente utilizado en trabajos de producción y servicio. Está diseñado para trabajar en locales cerrados y techados.

Tiene encendido HF, función 2T / 4T y pantalla de corriente de soldadura.

El dispositivo tiene excelentes propiedades de soldadura, recomendado especialmente para profesionales.

TECNOLOGÍA IGBT

La base para la construcción del sistema de conversión de energía eléctrica de la máquina de soldar son sistemas electrónicos fabricados en tecnología IGBT que permiten el funcionamiento en el rango de frecuencia superior a 200 kHz.

MODO DE FUNCIONAMIENTO 2T / 4T

En el modo de dos contactos, al presionar el interruptor en el mango del mango, se encenderá el ionizador y se encenderá el arco. La soldadura se realiza con el interruptor presionado. Si suelta el interruptor, dejará de soldar.

En el modo de cuatro tiempos, al presionar el interruptor en la manija de la manija se encenderá el ionizador y luego se debe soltar el encendido del arco y soldar con el interruptor liberado. Si vuelve a pulsar el interruptor, dejará de soldar.

CORRIENTE INICIAL 10 - 315A

La corriente que aparece en el circuito después de presionar el botón en el mango del mango. Cuanto mayor sea la corriente de arranque, más fácil será iniciar el arco. Sin embargo, al soldar láminas delgadas, una corriente de arranque demasiado alta puede provocar quemaduras. En algunos modos de soldadura, la corriente no aumenta para calentar la pieza de trabajo.

HF

Soldadura con electrodo de tungsteno en pantalla de gas protector con arco piloto (sin contacto).

ANCHO DE PULSO 10 - 90%

La duración del pulso le permite ajustar la profundidad de penetración. Al aumentar el ancho, aumenta la profundidad de penetración, reduciendo la cantidad de calor introducido en el material, reduciendo el riesgo de quemaduras a través de láminas más delgadas o componentes más pequeños.

TIEMPO DOWNSTREAM 0 - 25s

Tiempo para la pendiente descendente de la corriente de soldadura desde el valor establecido a cero o el valor de la corriente del cráter.

TIEMPO ACTUAL DE SUBIDA 0 - 15 s

El tiempo que tarda la corriente de soldadura en subir desde la corriente de arranque hasta el valor de corriente de soldadura ajustado.

CORRIENTE DE CRÁTER 10 - 315A

Corriente utilizada en algunos modos de soldadura cuando el arco no se apaga inmediatamente después de la pendiente descendente de la corriente de soldadura. Te permite rellenar el cráter y el final de la soldadura.

CORRIENTE BÁSICA 5-95%

La corriente responsable de mantener el proceso de soldadura, el valor más bajo del pulso de corriente. Facilita el control de la cantidad de calor introducida en el material. El ajuste de la corriente base solo es posible durante la soldadura por pulsos.

FRECUENCIA DE PULSO 0.5 - 200Hz

La frecuencia con la que cambia el valor del pulso de corriente entre la corriente de soldadura y la corriente base.

TIEMPO DE PREFLUJO DE GAS 0,1 - 1 s

El tiempo desde que se presiona el botón en el mango del mango hasta el momento en que se golpea el arco. Por lo general, debe tomar más de 0,5 segundos para entregar el gas protector a la salida de la boquilla del soplete. para cubrir el inicio de soldadura y el electrodo de tungsteno El tiempo de preflujo debería ser mayor si la línea de suministro de gas desde el cilindro es más larga.

TIEMPO DE FLUJO DE GAS 0 - 15s

El tiempo desde la extinción del arco hasta el cierre de la válvula de gas. para proteger el baño de soldadura que solidifica del aire y enfriar el electrodo de tungsteno. Un tiempo de postflujo demasiado corto puede provocar la oxidación de la soldadura. Al soldar en modo TIG AC (corriente alterna), este tiempo debería ser mayor.

FRECUENCIA DE CORRIENTE AC 40 - 200Hz

Útil para soldar aluminio. Cuanto mayor sea la frecuencia, mejor será la calidad de la soldadura, mejor será el enfoque del arco

BALANCE AC 0 - 15s

La relación entre la duración de la fase positiva y la fase negativa. Disminuir el equilibrio introduce más calor en el material, lo que resulta en una soldadura más estrecha y una penetración más profunda, al tiempo que reduce la carga de calor en el electrodo de tungsteno. Aumentar el equilibrio introduce menos calor en el material, lo que resulta en una mejor limpieza, una soldadura más amplia y una fusión menos profunda, sin embargo, tensiona significativamente el electrodo de tungsteno.

MMA

Posibilidad de soldadura MMA

FUNCIÓN VRD

Módulo que reduce la tensión inactiva del circuito secundario del dispositivo. Aumenta la seguridad y reduce el riesgo de descarga eléctrica. La función apaga y enciende la potencia de soldadura cuando se mide la resistencia entre las puntas de los electrodos - elemento soldado durante la soldadura.

FUNCIÓN DE FUERZA DEL ARCO 0-10

Le permite ajustar la dinámica del arco de soldadura. A medida que se acorta la longitud del arco, aumenta la corriente de soldadura, lo que estabiliza el arco. Disminuir el valor da como resultado un arco más suave y una profundidad de fusión más pequeña.

FUNCIÓN DE ARRANQUE EN CALIENTE 0-10

La función se conoce popularmente como inicio en caliente. Funciona cuando se golpea el arco, lo que hace que la corriente de soldadura aumente temporalmente por encima del valor establecido por el soldador. HOT START está diseñado para evitar que el electrodo se pegue al material y es de gran ayuda al iniciar el arco. En el caso de soldar pequeños elementos, se recomienda deshabilitar esta función, ya que puede provocar el quemado del material de soldadura.

PANTALLA CLARA Y FACILIDAD DE USO

El dispositivo tiene total regulación y control de los parámetros de soldadura en tiempo real. El ajuste se realiza por medio de un potenciómetro y botones en el llamado legible y transparente "panel blando".

El soldador tiene la memoria de los últimos ajustes, es decir, después de apagarlo y encenderlo nuevamente, se restauran los últimos parámetros configurados. También es posible guardar 20 conjuntos de ajustes de parámetros de corriente de soldadura y pulsos.

PROTECCIÓN CONTRA EL SOBRECALENTAMIENTO

La fuente de energía está equipada con un interruptor de sobrecarga automático térmico.

Cuando la temperatura de la soldadora es demasiado alta, la protección desconecta la corriente de soldadura y se enciende el diodo de sobrecalentamiento. El interruptor se reiniciará automáticamente cuando baje la temperatura.

ESPECIFICACIONES TÉCNICAS

• Voltaje de suministro AC 3x400V ± 10% 50Hz
• Consumo máximo de energía MMA: 8.8 kVA, TIG: 8.5 kVA
• Corriente nominal de soldadura / ciclo de trabajo MMA: 280 A / 60% TIG 315 A / 50%
• Voltaje nominal sin carga 20 V (VRD) / 59 V
• Consumo máximo de corriente MMA: 24 A, TIG 21 A
• Protección de red 25 A.
• Peso (sin accesorios) 29,5 kg
• Dimensiones 565 x 240 x 585 mm
• Grado de protección IP21

RANGOS DE AJUSTES DE PARÁMETROS

• Preflujo de gas 0,1 - 1 s
• Postflujo de gas 0-15 seg.
• Aumento de corriente 0-15 s
• Pendiente descendente 0-25 s
• Corriente inicial 10 - 315 A.
• Corriente de soldadura MMA: 20-280 A TIG: 10-315 A
• Corriente base 5-95% de la corriente de soldadura
• Corriente de cráter 10 - 315 A.
• Frecuencia de pulso 0,5 - 200 Hz
• Ancho de pulso 10 - 90%
• Frecuencia CA 40-200 Hz
• Equilibrio CA 30 - 70%

SOPORTE TIG

• Tipo de mango T-18
• Capacidad máxima de carga de corriente de 320 A
• Refrigeración líquida
• Presión de líquido 2,5 bar (máx. 3,5 bar)
• Caudal mínimo de líquido 0,9 l / min
• Ignición del arco sin contacto (HF)
• Longitud 4 m
