Soldadora Weldman Spotter 7500

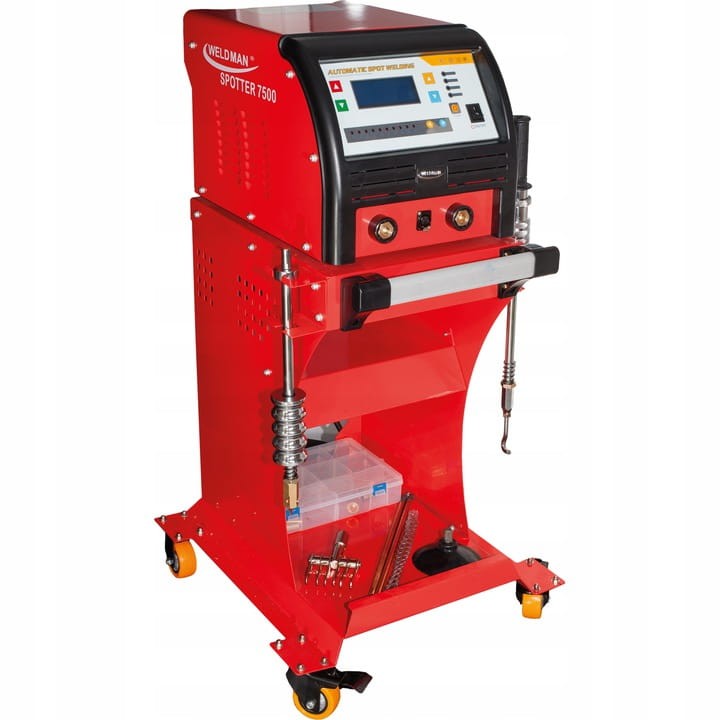

MÁQUINA DE SOLDADURA CON MICROPROCESADOR WELDMAN SPOTTER 7500

Fabricante: Weldman | Potencia: 400V | Actual: 7000A | Potencia: 15,5 kVa | Espesor máximo del material soldado [mm]: 3

ACCESORIOS ESTÁNDAR

• Soldadora SPOTTER 7500
• Carro de transporte
• Martillo cinético para el mango (pistola) para discos triangulares
• Martillo cinético con gancho para alambre corrugado o arandelas redondas y rectas
• ventosa de vacíomecánica
• Electrodos de carbono 2 piezas
• Cable de trabajo con mango (pistola) 2,2 m
• Cable de alimentación 2,5 m
• Cable de tierra con abrazadera de tierra de 2 m
• soporte de soldadura de peine 6 dedos

EQUIPO ADICIONAL

• Discos redondos: 12 mm: 30 uds.
• Almohadillas triangulares: 5 uds.
• Arandelas rectas: 10 piezas
• Arandelas de tornillo simples: 10 piezas
• Tornillo M5 L=16 mm: 20 piezas
• Tornillo M6 L=16 mm: 20 uds.
• Alambre corrugado L= 300 mm: 10 uds.
• Electrodo de tornillo
• Electrodo para arandelas redondas redondo
• Electrodo para almohadillas rectas
• Electrodo para aplastar golpes (creado después de quitar la chapa)
• Electrodo de doble cara para alambre corrugado y soldadura por puntos
• Portaelectrodos para alambre corrugado
• soporte del tubo de dirección triangular
• La parte superior del suelo
• Caja de herramientas de accesorios

La soldadora controlada por microprocesador SPOTTER 7500 fue desarrollada para el procesamiento de chapa:

• En forma de soldadura unilateral
• Extrusiones (al calentar elementos de diferentes formas),
• Corte y calentamiento con electrodo de carbón.

Todas las configuraciones disponibles en el panel de control: 10 modos de funcionamiento, pantalla gráfica monocromática, configuración de valores actuales y de tiempo y selección del espesor de la soldadura material.< /span>

La soldadora controlada por microprocesador es una herramienta extremadamente eficiente, sin problemas y fácil de usar

La soldadora tiene una amplia gama de aplicaciones, especialmente en talleres que realizan reparaciones de carrocería para la industria del automóvil. Es una herramienta extremadamente eficiente, libre de errores y fácil de usar. Seguramente será perfecto en manos de especialistas experimentados.

Completa todas las tareas que encontramos en los talleres de carrocería.

ESPECIFICACIONES:

• Código: 106 132
• Tipo de dispositivo:SPOTTER 7500
• Tensión de alimentación [V]: 400
• Potencia nominal de suministro [kVA]: 15,5
• Corriente de alimentación [A]: 20-75
• Corriente de soldadura [A]: 7000
• Voltaje de corriente de soldadura [V]: 1-11,5
• Configuración de ajuste de tiempo [s]: 0,1-9,9
• Máx. Espesor del material soldado [mm]: 3
• Clase de protección [IP]: 21
• Dimensiones del soldador [cm]: 51x35x34
• Dimensiones de la soldadora con carro [cm]: 62x55x107
• Peso [kg]: 28
• Peso con carro: 47

NIVEL DE PROTECCIÓN

IP define el grado en que el dispositivo es resistente a la entrada de sólidos y contaminantes del agua. IP21 significa que el dispositivo es adecuado para el funcionamiento en interiores.

PANEL DE CONTROL AVANZADO:

• 1 Ajuste del valor de la corriente de soldadura: disminuir - verde / aumentar - rojo
• 2 Pantalla gráfica monocromática (muestra el modo de funcionamiento de la soldadora, la corriente de soldadura,
en
• tiempo de soldadura, tensión de alimentación)
• 3 Configuración del valor de duración de la soldadura: disminuir - azul / aumentar - amarillo
• 4 indicadores LED de trabajo
• 5diodo LED que indica un error en el funcionamiento de la soldadora (FAULT)
• 6 Pantalla LED para conexión de aire comprimido (GAS): función específica del modelo no activa
• 7 LED DE ENCENDIDO
• 8 Interruptor principal ON/OFF
• 9 botón de encendido de la soldadora POWER
• 10 Selección del modo de funcionamiento de la máquina de soldar: izquierda/derecha con LEDs que indican el modo de funcionamiento seleccionado.< /li>

MODOS DE TRABAJO:

• 01 Electrodo de almohadillas redondas de calentamiento + elemento soldado
• 02 Calentamiento de arandelas triangulares Sello con mango + arandela
• 03Remachado del electrodo calefactor + elemento de soldadura
• 04 Soldadura de chapa con electrodo de un solo lado
• 05Soldadura por superposición
• 06 Inclínate y calienta
• 07 irregularidades en el pinzamiento de los electrodos
• 08 Electrodo de alambre corrugado de calentamiento + alambre corrugado
• 09 Advertencia de electrodo recto + elemento soldado
• 10 Pistola de soldar de doble cara

Calentador superior

Modo de funcionamiento 01-03-09 y luego configure el espesor del material, el tiempo y la corriente de calentamiento. Luego colocamos la pistola en el lugar seleccionado y presionando el gatillo calentamos la punta.

Reparamos la superficie con un sello con gancho. Después de la reparación, gire la barra de bloqueo con el gancho aproximadamente 90° para arrancar el cristal.

SOLDADURA DE CHAPA A UNA CARA

Modo de operación 04 y luego configure el grosor del material soldado, el tiempo de soldadura y la corriente.

Modo de trabajo 07 rompe-golpes que se produjo en la pistola después de dibujar la chapa debe usar el electrodo clave rompe-golpes, Espesor del material y colocó la corriente de soldadura P y comenzó a soldar como se indicó anteriormente.

Modo de funcionamiento 05 soldadura de solapamiento de chapa Carbon elInserte el portaelectrodos y el electrodo de carbón en la pistola con la llave de montaje, ajuste el grosor del material y la corriente de soldadura.

CALENTAMIENTO POR ARCO

Modo 08 y luego establecemos el grosor del material, el tiempo y la corriente. Insertamos la pistola en el orificio del alambre corrugado y presionamos el electrodo sobre el alambre en un ángulo de 90 °. Al apretar el gatillo de la pistola, calentamos el cable en la superficie. Fije la superficie con un porta peine o un pico con gancho.

CHOQUE-CALOR-TEMPERATURA

Modo de funcionamiento 06 y solo establecemos el grosor del material y la corriente de calentamiento. Movemos el electrodo en un movimiento circular y calentamos la superficie. Una vez finalizado, enfriamos la superficie con un material húmedo o aire comprimido.

TRABAJO CON VENTOSA MECÁNICA

Quitar hojas se puede usar con un punzón de ventosa mecánica. Para ello, enrosca la ventosa en la raqueta. Luego colocamos la ventosa en la hoja y retiramos mecánicamente la hoja. Después de terminar el trabajo, desenrosque la ventosa del percutor.

APLICACIÓN VERSÁTIL

La máquina de soldadura puede manejar soldadura de un lado y tracción y corte de varias carrocerías de automóviles elementos< /span>

EFICIENCIA

La tecnología moderna y la pantalla garantizan una parametrización rápida y precisa.

COMODIDAD EN EL TRABAJO

Pantalla intuitiva que permite seleccionar el modo de funcionamiento y interruptores para configurar el tiempo de soldadura y la corriente. puede elegir parámetros para sus propias necesidades.

SEGURIDAD

El dispositivo está protegido por un sistema de protección contra sobrecalentamiento que apagará los circuitos del dispositivo si se detecta un problema. Después de unos minutos, el dispositivo se enfriará a una temperatura a la que podrá volver a encenderse automáticamente.

TRANSPORTE Y MOVILIDAD

Carrito de transporte le permite mover libremente el observador a cualquier lugar.
