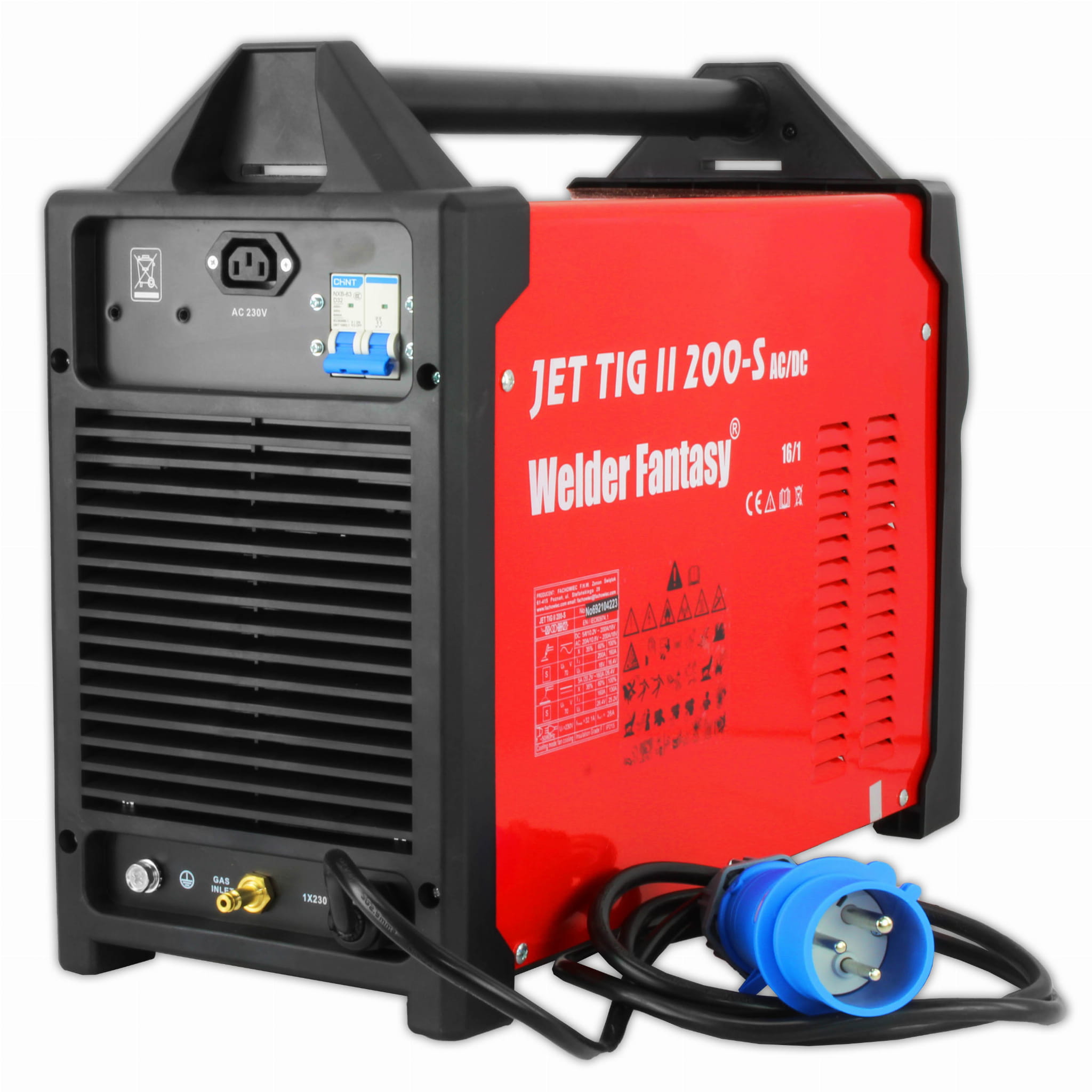

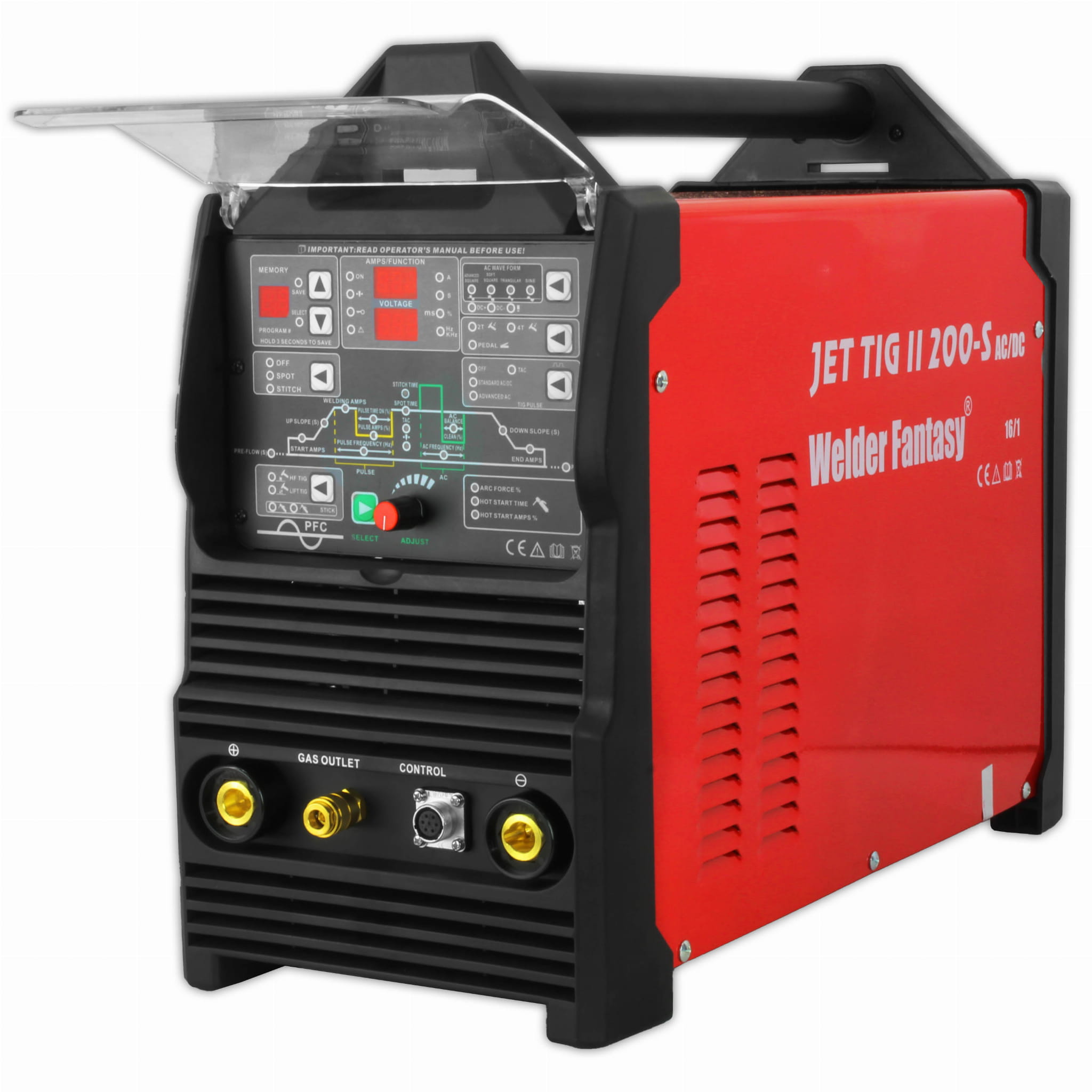

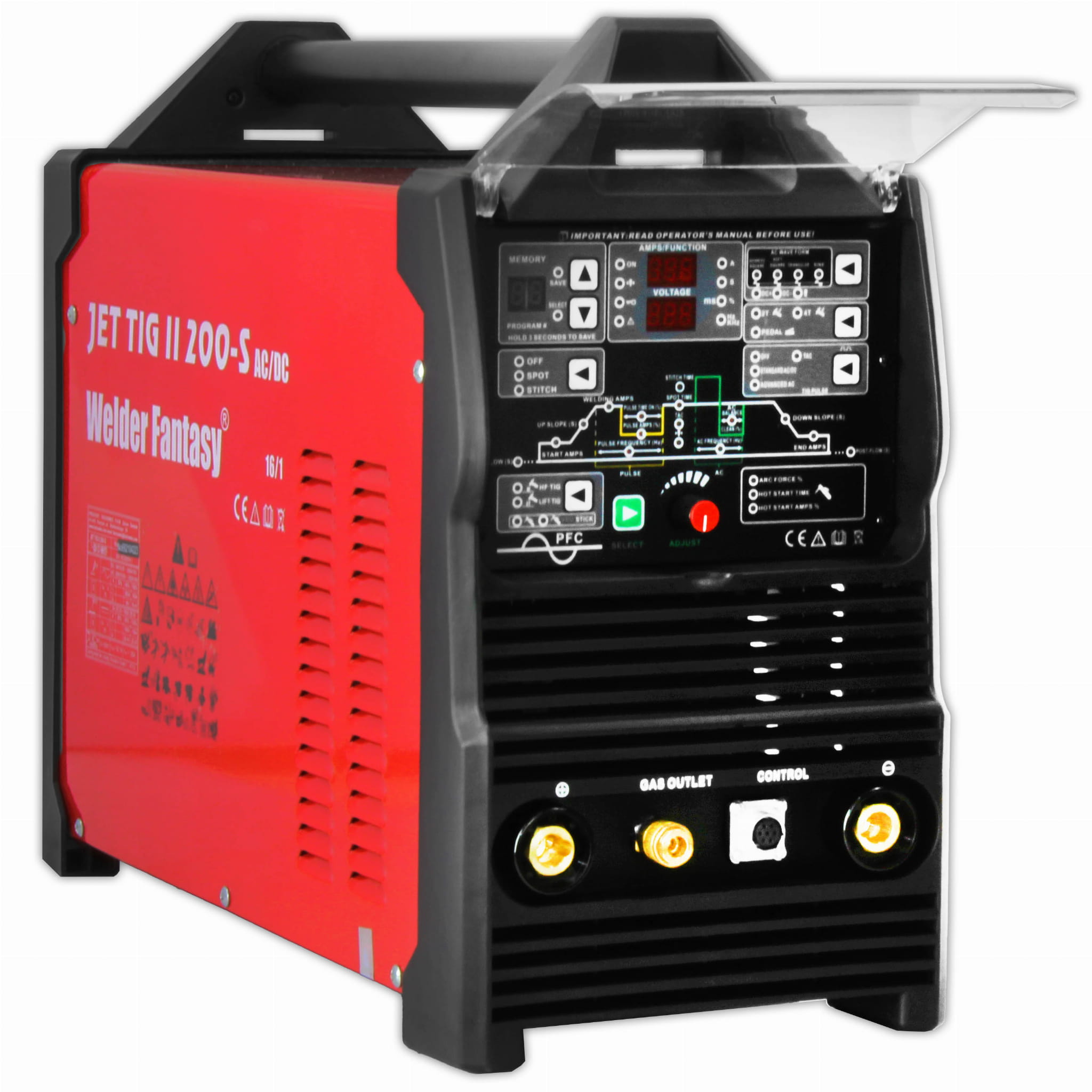

Welder Fantasy JET TIG II AC/DC 200-S SPOT IGBT

WELDER FANTASY INVERTER SOLDADORA JET TIG AC/DC 200-S SPOT/COLD

Productor: Welder Fantasy | Métodos de soldadura: MMA, TIG, | Fuente de alimentación: 230V | Corriente de soldadura: 200A | Eficiencia: 60% |

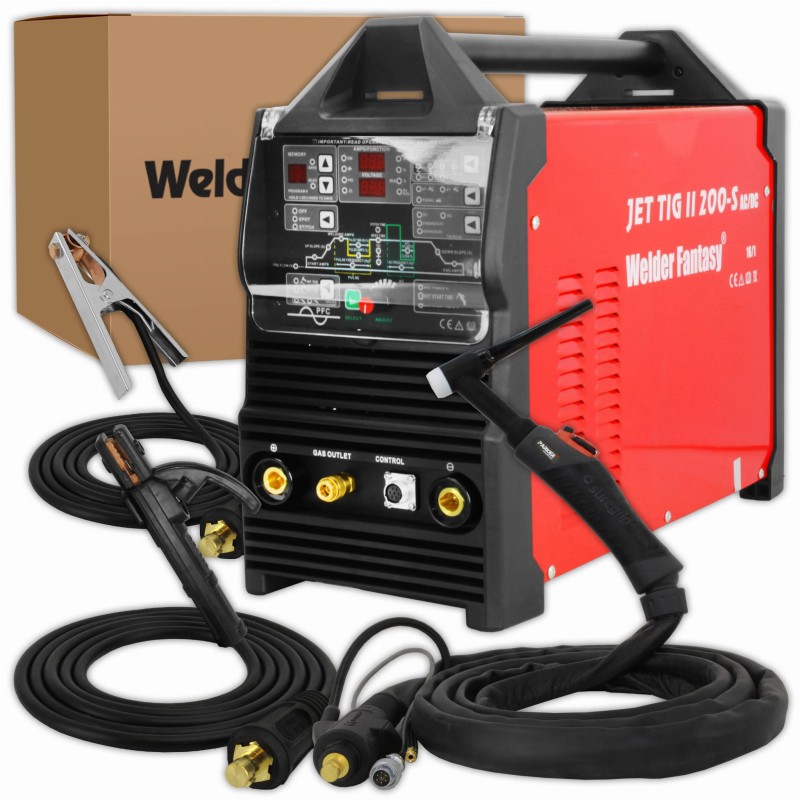

EQUIPAMIENTO ESTANDAR

• Welder Fantasy JET TIG II AC/DC 200-S Soldadora IGBT,
• Antorcha PARKER SUREGRIP SGT26 FLEX TIG SRT 26-4m - corriente de soldadura regulable,
• soporte de masa de 3 m,
• portaelectrodos de 3m,
• Manual de usuario y tarjeta de garantía.
• El dispositivo está equipado con un enchufe industrial 230V 32A.

Welder Fantasy es una marca creada por FACHOWIEC en 1991. Las soldadoras inverter TIG/MMA, las soldadoras semiautomáticas MIG/MAG, las cortadoras de plasma y otros equipos con la marca Welder Fantasy han sido apreciados por miles de talleres y empresas en Polonia y en el extranjero durante muchos años. La marca Welder Fantasy es:

• La más alta calidad de los dispositivos,
• Garantía de confiabilidad,
• altos parámetros de trabajo,
• Un líder en el mercado polaco.

El dispositivo de primera clase establece nuevos estándares entre las máquinas de soldadura de CA/CC, y el panel de control fácil de usar garantiza la selección de todos los parámetros operativos necesarios.

Los dispositivos industriales Welder Fantasy JET TIG II AC/DC 200 SPOT IGBT son fuentes de soldadura basadas en microprocesador basadas en la tecnología IGBT y adaptadas a la soldadura:

• aceros al carbono, inoxidables y resistentes a los ácidos
• cobre, latón, magnesio, titanio
• todas las aleaciones de aluminio

DATOS TÉCNICOS:

• Fuente de alimentación: 1~230V 50Hz
• Consumo de energía TIG/MMA: 6 kVA
• Protección retardada min.: 20A TIPO C
• Clase de aislamiento: F
• Grado de protección de la carcasa: IP21
• Dimensiones: 575x230x435 mm
• Peso: 26 kg
• Rango de corriente de soldadura TIG DC: 3-200 A
• Rango de corriente de soldadura TIG AC: 5-200 A
• Eficiencia TIG 60%: 200A
• Eficiencia TIG 100%: 160A
• Forma de onda forma de onda: cuadrada, trapezoidal, triangular, sinusoidal
• Ajuste de frecuencia de corriente CA: 20-250 Hz
• Saldo actual en modo AC: 5%-95%
• Iniciar gas / finalizar modo AC/DC: 0-10 / 0-25 seg.
• Modo CC de corriente inicial/final: 3-200/3-200 A
• Modo CA de corriente de inicio/fin: 5-200 A
• Tiempo de subida/bajada Modo AC/DC: 0-10s / 0-10s
• Base de pulso CA/CC: 3-100%
• Duración del pulso AC/DC: 5%-95%
• Frecuencia de corriente mixta de CA avanzada: 0,1-10 Hz
• Frecuencia de corriente de pulso CC estándar: 0,1-500 Hz
• Frecuencia de pulso Cuadrado AC estándar (cuadrado): 0.1-250 Hz
• Frecuencia de pulso Estándar AC Soft Square, Triangular, Sine: 0.1-250 Hz
• Función de encendido del arco TIG: HF (ionizador) / LIFT
• MMA / VRD MMA voltaje sin carga: 70 / 21 V
• Rango de corriente de soldadura MMA DC+ / DC-: 10-160 A
• Eficiencia MMA 60%: 160 A
• Eficiencia MMA 100%: 130 A
• FUERZA DEL ARCO: 0-100%
• TIEMPO DE ARRANQUE EN CALIENTE: 0-2 seg.
• AMPERIOS DE ARRANQUE EN CALIENTE: 0-100%

TECNOLOGÍA IGBT

Tecnología moderna basada en transistores bipolares con puerta aislada. Combina la facilidad de control de los transistores de efecto de campo con el alto voltaje de ruptura y la velocidad de conmutación de los transistores bipolares. El uso de la tecnología IGBT amplía significativamente el funcionamiento fiable de los equipos de soldadura.

NIVEL DE SEGURIDAD

IP define el grado en que el dispositivo es resistente a la entrada de contaminantes sólidos y de agua. IP21 significa que el dispositivo está adaptado para trabajar en habitaciones cerradas.

artes marciales mixtas

Un método que utiliza un electrodo revestido, que consta de un núcleo de metal cubierto con una vaina. El soldador alimenta el electrodo a medida que se funde en la pieza de trabajo para mantener una longitud de arco constante. El dispositivo permite soldar con todo tipo de electrodos, por ejemplo, básicos, de celulosa, de rutilo o ácidos.

VRD

Función VRD (dispositivo de reducción de voltaje) disponible en el modo MMA: un módulo que reduce el voltaje de reposo (inactivo) del circuito secundario del dispositivo). Aumenta la seguridad y reduce el riesgo de descarga eléctrica.

FUERZA DEL ARCO

La función estabilizadora del arco manteniendo el valor de la tensión del arco de soldadura independientemente de su longitud y facilitando el control de la cantidad de salpicaduras.

ARRANQUE EN CALIENTE

Cuando se golpea el arco, la corriente de soldadura aumenta temporalmente para calentar el material y el electrodo en el punto de contacto y para dar forma adecuada a la penetración y la cara de soldadura en la fase inicial de soldadura.

DISPOSITIVO PERMITIDO PARA MÉTODOS DE SOLDADURA:

TIG DC lift-arc - En el método TIG (Tungsten Inert Gas), el arco eléctrico se enciende en un escudo de gas inerte (argón), entre el elemento soldado y un electrodo no consumible hecho de tungsteno puro o tungsteno con aditivos. En el modo TIG lift-arc, el arco se enciende cuando el electrodo entra en contacto con la pieza de trabajo. En modo TIG DC, la corriente es constante.

TIG DC HF - Para eliminar por completo la posibilidad de contaminación de tungsteno de la soldadura, se recomienda que el electrodo no toque la pieza de trabajo; para ello se utiliza el encendido del arco sin contacto mediante descargas de alta frecuencia generadas por el ionizador integrado en el dispositivo.

TIG DC PULS lift-arc : el arco se enciende al poner en contacto el electrodo con el material que se está soldando, la función de pulso permite soldar elementos delgados a través de cambios periódicos en la intensidad de la corriente.

TIG DC PULS HF - encendido HF sin contacto con un ionizador en modo TIG DC PULS

TIG AC lift-arc : una función que le permite soldar aluminio utilizando corriente alterna, que realiza la función de limpieza catódica al soldar aluminio. Gracias a la posibilidad de configurar el parámetro AC BALANCE, es decir, el equilibrio de la corriente alterna, es posible ajustar la relación entre la duración de sus fases.

TIG AC HF : una función análoga para soldar aluminio con corriente alterna, el encendido es sin contacto a través de la corriente de alta frecuencia generada por el ionizador

TIG AC PULS lift-arc : la soldadura en este modo es una combinación del uso de corriente alterna con pulso, lo que permite soldar elementos de aluminio muy delgados. El arco se enciende por contacto del electrodo con el material soldado.

TIG AC PULS HF - una función que permite soldar elementos delgados de aluminio. Encendido sin contacto gracias al uso de un ionizador.

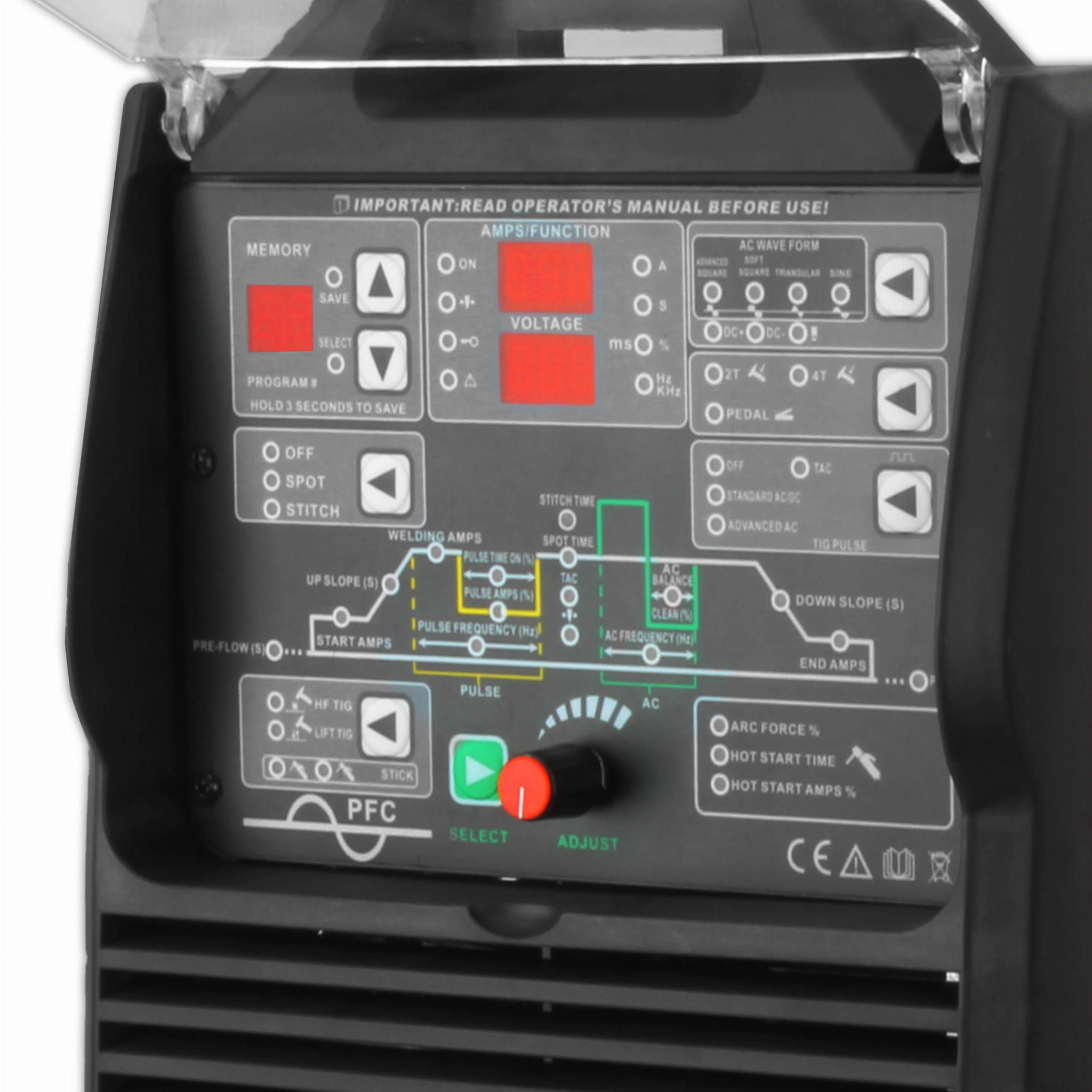

FUNCIONES DEL PANEL:

Posibilidad de utilizar los ajustes de fábrica programados por el usuario para la soldadura de aluminio y acero (60 canales de memoria). Selección de forma de onda:

• CUADRADO AVANZADO : una forma de onda de CA rectangular le permite soldar aluminio con la adición de magnesio
• CUADRADO SUAVE : se utiliza una forma de onda de CA trapezoidal para soldar aluminio con la adición de silicio
• TRIANGULAR : el ajuste de la forma de onda de corriente triangular es óptimo para soldar componentes delgados, incluido el aluminio anodizado
• SINE : se recomienda una forma de onda sinusoidal para soldar aluminio puro 99,999 %

TIG AC + DC - la función ADVANCED AC permite soldar con corriente mixta AC DC - En un solo ciclo, se produce una transición entre la corriente alterna AC y la corriente continua con polaridad negativa DC(-). Este ciclo se repite durante todo el proceso de soldadura. La soldadura de corriente mixta es particularmente útil cuando se unen elementos de diferentes espesores. También reduce las emisiones de ruido en comparación con la soldadura CA.

SOLDADURA TIG EN FRÍO - la función genera descargas de arco de soldadura de alta potencia en muy poco tiempo (hasta 0,001 s). Esto permite la unión de elementos soldados sin la adición de un aglutinante, incluidos materiales diferentes. La función SOLDADURA EN FRÍO es especialmente útil cuando se unen elementos con un espesor inferior a 1 mm, recargue los bordes y donde sea importante calentar lo menos posible los elementos soldados.

MMA DC+ : el método MMA utiliza un electrodo revestido, que consiste en un núcleo de metal cubierto con un revestimiento. Se genera un arco eléctrico entre el extremo del electrodo y el material a soldar. El arco se enciende al tocar la punta del electrodo con la pieza de trabajo. MMA DC+ significa soldadura con polaridad positiva: se genera más calor en el material y menos en el electrodo.

MMA DC- : la diferencia entre MMA DC+ es que la polaridad en el modo MMA DC - es negativa, por lo que la distribución del calor se invierte: se genera más calor en el electrodo y menos en el material soldado.

MMA VRD DC+ - disponible en el modo MMA DC+, la función VRD (Dispositivo de Reducción de Voltaje - un módulo que reduce el voltaje inactivo del circuito secundario del dispositivo. Aumenta la seguridad y reduce el riesgo de descarga eléctrica. La función se apaga y se enciende la fuente de alimentación de soldadura cuando se mide la resistencia durante la soldadura entre los extremos del electrodo - el elemento soldado.

MMA VRD DC- - disponible en el modo MMA DC-, la función VRD (dispositivo de reducción de voltaje) funciona de la misma manera que MMA VRD DC+, la diferencia está en la polaridad negativa.

LUGAR

La soldadura TIG SPOT se utiliza para la unión por superposición (fijación) de láminas delgadas (hasta 1,5 mm, cuando se perfora hasta 5 mm - unión de punta de agujero) de acero, aceros aleados, así como para unir láminas antes de la soldadura a tope.

El método consiste en introducir un pulso térmico corto (0,1-4 s), durante el cual la superficie de la chapa afectada por el arco eléctrico se funde y se suelda a la chapa directamente debajo.

TAC DE PULSO

Permite una forma eficiente de unir láminas delgadas, manteniendo una pequeña cantidad de aporte de calor, lo que reduce significativamente la deformación del material. La alta frecuencia de la corriente pulsante permite la creación de un baño de soldadura muy rápidamente, lo que da como resultado la creación inmediata de una soldadura, un punto.

En este modo, es posible unir previamente los elementos soldados con una serie de soldaduras cortas, lo que permite el posicionamiento previo de los elementos soldados entre sí.

REDONDEANDO EL ELECTRODO

Permite un breve encendido del arco para fundir la punta del electrodo afilado y formar un redondeo en su parte superior.

La punta redondeada del electrodo evita que el arco de soldadura se desvíe, lo que puede deberse a una preparación inadecuada del electrodo no consumible. Una ventaja adicional de usar un electrodo redondeado es una mayor profundidad de penetración.

PFC

Corrección del factor de potencia: aumentar el factor de potencia a un valor lo más cercano posible al 100% para reducir las pérdidas de potencia en las líneas de transmisión.

2T/4T

2T: al presionar el botón de la antorcha de soldadura, el gas fluirá previamente, luego encenderá el arco y comenzará a soldar. Cuando se suelta el botón, el arco se extinguirá y el gas fluirá.

4T: al presionar y soltar el botón del soplete de soldadura, el gas prefluirá, luego encenderá el arco y comenzará a soldar. Cuando el botón se presiona y suelta nuevamente, el arco se extinguirá y el gas fluirá.

PRE GAS

Ajuste del tiempo de flujo del gas de protección antes de soldar.

POST GAS

Ajuste del tiempo de flujo del gas de protección después de la soldadura.

HORA DE LEVANTARSE

Tiempo de subida de la corriente de soldadura desde la corriente inicial hasta el valor de corriente de soldadura establecido.

TIEMPO DE PENDIENTE ABAJO.

El tiempo para que la corriente de soldadura caiga del valor establecido a cero o el valor de la corriente de cráter.
